Baseado na minha resposta no StackOverflow em Português sobre este mesmo problema https://pt.stackoverflow.com/a/260073/64969

Dadas duas circunferências, elas se tocam em algum ponto?

Bem, existem algumas possibilidades para isso. Vamos considerar inicialmente circunferências com raios distintos, estudar suas possibilidades, e então passar a estudar com o mesmo raio.

Circunferências de raios distintos

Vamos começar com elas concêntricas e ir andando aos pouquinhos a menor circunferência pra direita?

Aqui nós temos todos os casos que eu gostaria de mostrar, sem perder generalidade.

Explicar eles aqui inicialmente:

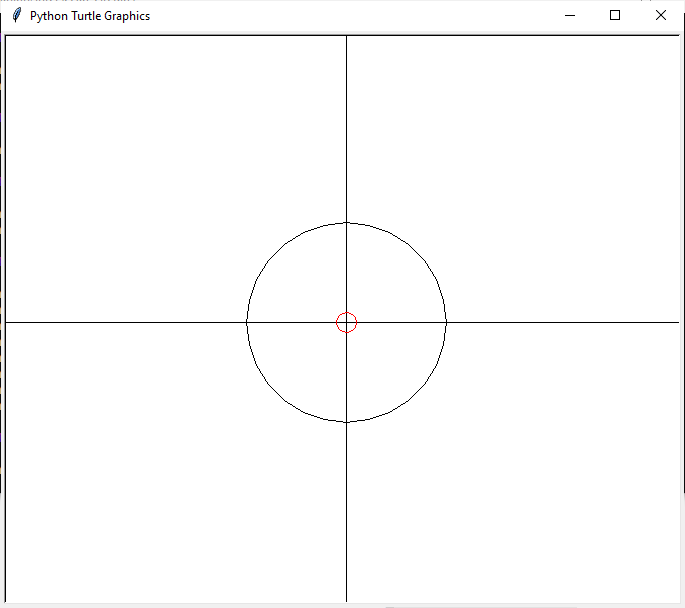

1. concêntricos, não há nenhum toque

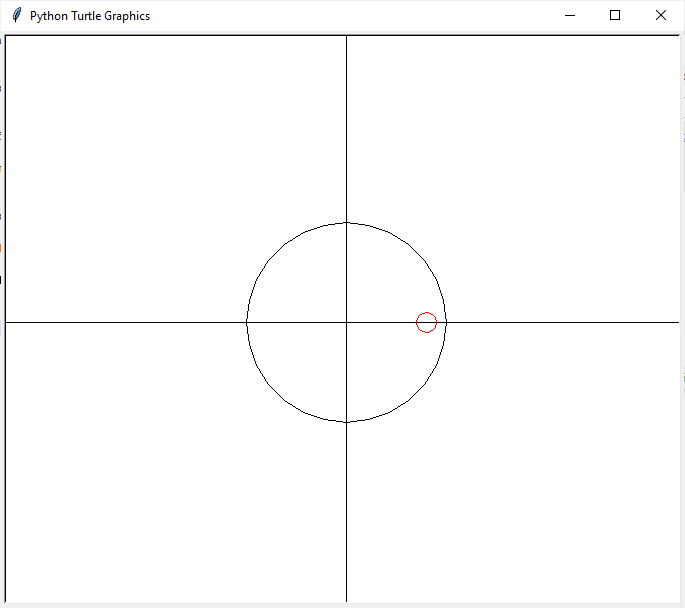

2. circunferência menor dentro da maior, mas sem toque
3. circunferência menor tangenciando a maior por dentro
4. circunferência menor cortando a maior, centro dentro da maior
5. circunferência menor cortando a maior, centro na circunferência maior

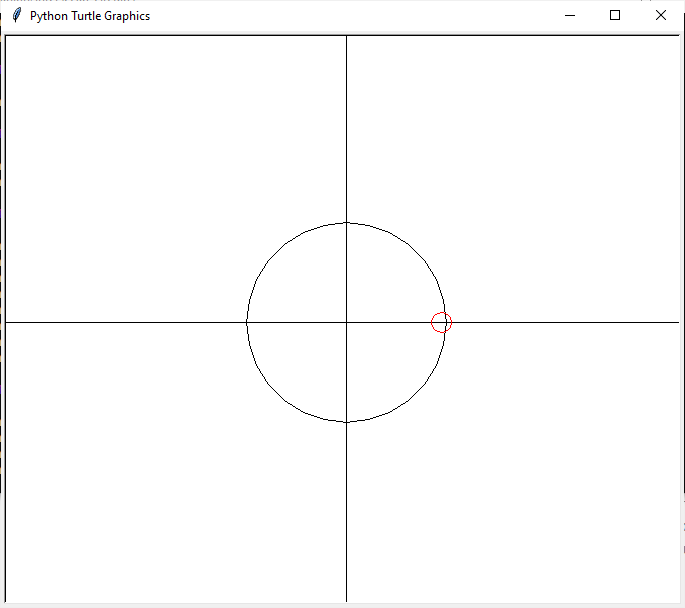

6. circunferência menor cortando a maior, centro externo

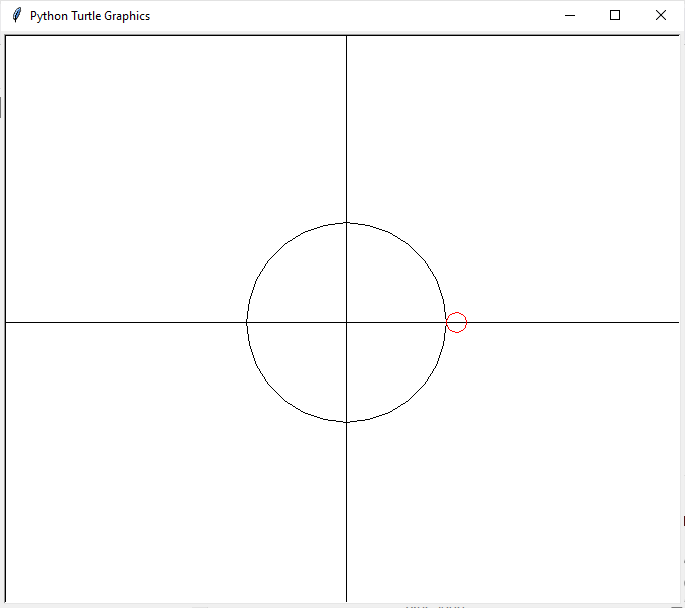

7. circunferência menor tangenciando a maior por fora
8. circunferência menor totalmente fora da maior, sem nenhum ponto de toque

Para o caso de circunferências de tamanhos distintos, temos esses 8 casos. Variações em tamanho das circunferências não é importante, ainda assim todos esses casos acontecem caso os raios sejam distintos.

Por que não perco a generalidade?

Bem, vamos começar com assuntos tangentes. Por que não perco a generalização das posições relativas? Estou prendendo a circunferência maior a um único ponto (a origem) e movendo a menor em uma única direção (eixo horizontal) a partir também da origem. Aparentemente isso remove uma infinidade de possibilidades para duas circunferências com raios $r1$ e $r2$

Se uma transformação $\nabla: SC_1 \mapsto SC_2$ que mantém o posicionamento relativo de todos os seus pontos, então temos que todas as verdade que se encontra para o sistema de coordenada 1 ($SC_1$) também vale para o sistema de coordedas 2 ($SC_2$).

Assim, temos que

$\forall p,q \in SC_1 \mid |\overline{pq}| = |\overline{\nabla(p)\nabla(q)}|$

onde a operação $|\overline{X}|$ é a operação que calcula o tamanho do segmento $\overline{X}$. Se a propriedade acima for mantida, então isso significa que tudo que eu encontrar para um sistema de coordenadas $SC_1$ é perfeitamente válido para o sistema de coordenadas $SC_2 = \nabla(SC_1)$. Vale ressaltar que isso é transitivo, posso ter duas transformações desse tipo.

Aqui, as transformações que me interessam são:

1. translação
2. rotação
3. refexão

Uma operação $\nabla(x,y) = (x - c, y - d)$ mantém a propriedade de que as distâncias relativas de todos os pontos são mantidas. A rotação, fornecida pela matriz de rotação, também nos garante essa propriedade.

Logo, eu posso deslocar o centro da maior circunferência com uma operação de translação. Se seu centro for $(C_x, C_y)$, a operação é $\nabla_t(x, y) = (x - C_x, y - C_y)$. Ao aplicar no centro da circunferência, ela irá para a origem. Essa operação só é necessário aplicar se $(C_x, C_y) \not= (0, 0)$.

Depois, basta rotacionar o centro da menor circunferência de modo que ela fique no lado positivo do eixo horizontal. A rotação só precisa ser aplicada se e somente se $c'_y \not= 0$.

Essa rotação é “fácil” alcançar pois com o vetor $\overrightarrow{C'c'}$ temos o valor da tangente. Para achar o ângulo, basta aplicar o $\arctan(c'_y / c'_x)$ (já que o centro da circunferência maior $C'$ é a origem nesse novo sistema de coordenadas). Se girarmos no ângulo contrário, teremos que o centro da circunfência menor vai pro eixo horizontal:

$\nabla_r(p) = rot_{-\arctan(c'_y / c'_x)}(p) = p'$

Após aplicado isso, pode acontecer de o centro da circunferência menor estar no lado negativo do eixo horizontal. Então, podemos refletir todos os pontos usando o eixo vertical como base, usando a operação $\nabla_s(x, y) = (-x, y)$. Isso só seria aplicado caso $c'_x < 0$.

Portanto, dado duas circunferências quaisquer de raios distintos em quaisquer posições do plano cartesiano, só aplicar a seguinte transformação para ter a circunferência maior na origem e a circunferência menor à sua direita:

$(\nabla_s \circ \nabla_r \circ \nabla_t)(x, y)$

Circunferências de mesmo raio

Para circunferências de mesmo raio existem menos casos. Começando da origem:

1. mesma circunferência
2. secantes
3. tangentes
4. não se tocam

Não ocorre o “sem toque, por dentro” nem o “tangente, por dentro”.

Fazendo as detecções

O primeiro passo é determinar se as circunferências tem o mesmo raio ou não. Se elas tiverem o mesmo raio, só temos 4 categorias para elas.

Mesmo raio

Para serem a mesma circunferência, os dois centros devem ser o mesmo. Para tal, $|\overline{c_1 c_2}| = 0$

Agora, se a distância entre os centros for entre 0 e duas vezes o raio (a soma dos raios das duas circunferências), então elas são secantes. $0 < |\overline{c_1 c_2}| < 2r$

Se for exatamentea soma dos raios, as circunferências de tangenciam. $|\overline{c_1 c_2}| = 2r$

Se for maior do que a soma dos raios, então elas não se tocam. $|\overline{c_1 c_2}| > 2r$

Raios distintos

Vamos assumir aqui que o raio da circunferência maior é $R$ e o da menor é $r$.

Podemos pegar a lição apendida do caso de círculos de mesmo raio.

Se for maior do que a soma dos raios, então elas não se tocam. $|\overline{c_1 c_2}| > R+r$

Se for exatamente igual a soma dos raios, então são tangentes externas. $|\overline{c_1 c_2}| = R+r$

Agora, entre um pouco menor que a soma dos raios até o momento que vira tangente interna, os círculos são secantes. Mas… quando será que eles são tangentes internas uma a outra?

A resposta é simples: quando a distância entre os centros leva até pertinho da circunferência grande, e você só precisa caminhar mais $r$ até chegar na circunferência maior. Ou seja, a distância entre os centros mais o raio da menor é o raio da maior.

Então, para serem tangentes internas, $|\overline{c_1 c_2}| + r = R$. Como estamos anotando com base na distância entre os pontos, podemos isolar essa variável e ficamos assim: $|\overline{c_1 c_2}| = R - r$

Ou seja, é secante no intervalo $R + r > |\overline{c_1 c_2}| > R - r$

Para ser não secante interna, basta ter a distância entre os centros menor do que a necessária para ser tangente. $R - r > |\overline{c_1 c_2}| \geq 0$

Circunferências representada pelo centro e raio

Dadas duas circunferências, $C_1 = (x_1, y_1, r_1)$ e $C_2 = (x_2, y_2, r_2)$, onde $r_i$ indica o raio e $(x_i, y_i)$ o centro da circunferência, como saber a posição relativa entre elas?

Bem, vamos organizar de tal modo que $C_M$ e $C_m$ que $r_M \ge r_m$. Então, peguemos a distância entre os centros: $D = \sqrt{(x_M - x_m)^2 + (y_M - y_m)^2}$.

Caso $D \gt r_M + r_m$, então as circunferências são não secantes externas.

Caso $D = r_M + r_m$, então elas são tangentes externas. Em breve iremos achar o ponto de tangência.

Agora, caso tenhamos $r_M + r_m \gt D \gt r_M - r_m$, então isso indica que as circunferências são secantes. Note que isso é verdade independnete se elas tem o mesmo raio ou se são raios distintos.

Agora, para casos além desses, precisamos ramificar em mesmo raio e raios distintos.

No caso específico de mesmo raio, a única outra possibilidade restante é com $D = r_m - r_m = 0$, onde as circunferências são sobrepostas uma na outra.

Para o caso de raios distintos, temos o cenário de $D = r_M - r_m$, tangente interna.

E por fim, se $r_M - r_m \gt D \ge 0$, temos não secantes internas.

Fórmula da circunferência

Em geometria analítica, ao descrever uma curva, temos uma função que só é possível ter valores nela para os pontos da curva.

Por exemplo, temos uma notação para a curva do barbante. Mas para esse caso específico aqui não precisamos de uma curva parametrizda (apesar de ser possível e fácil), apenas um conjunto de ponto que satisfaçam uma condição.

No caso de um circunferência, os pontos são aqueles que estão a mesma distância do centro. Então, pegue um ponto qualquer, $(x, y)$, basta que a distância dela até o centro $(x_c, y_c)$ seja igual ao raio $r$. Daí temos que:

$\sqrt{\left(x - x_c\right)^2 + \left(y - y_c\right)^2} = r$

Ou então equivalentemente:

$\left(x - x_c\right)^2 + \left(y - y_c\right)^2 = r^2$

Manipulando mais um pouco em troca de mágica:

$\left(x - x_c\right)^2 + \left(y - y_c\right)^2 - r^2 = 0$

Tangências externa e interna

Para o caso de tangentes, tem um truque que podemos utilizar: o vetor entre os centros de ambas as circunferências.

A interseção se situará na reta que liga os centros, então se for calculado o vetor entre os dois centros e manipular a sua magnitude para o tamanho do raio de uma das circunferências, então teremos que o ponto obtido por “somar” esse vetor esticado ao centro da circunferência se encontrará na circunferência e ele que será o ponto de interseção.

Tomemos $C_1$ como a circunferência base. Daí, o vetor entre os centros de $C_1$ e $C_2$ será:

$V = (x_2 - x_1, y_2 - y_1) = (x_v, y_v)$

Com $(x_v, y_v)$ devidamente calculado, o módulo dele é $|V| = \sqrt{x_v^2 + y_v^2}$. Podemos então transformar o vetor dessa magnitude $|V|$ em um vetor unitário dividindo por $|V|$:

$U = (x_v / |V|, y_v / |V|) = (x_u, y_u)$

E então basta multiplicar pelo raio da circunferência que obteremos o vetor adequado:

$V' = (x_u\times r_1, y_u\times r_1)$

Então, colocando o vetor em cima do centro obtemos o ponto de tangência:

$T = (x_1, y_1) + (x_u\times r_1, y_u\times r_1) = (x_1 + x_u\times r_1, y_1 + y_u\times r_1)$

Secante

Para secante não conheço nenhuma estratégia interessante. Então, vamos achar um ponto (x, y) que satisfaça ambas as condições para C_1 e C_2?

Podemos resolver através de um sistema não linear:

$\left(x - x_{c_1}\right)^2 + \left(y - y_{c_1}\right)^2 - r_1^2 = 0\\ \left(x - x_{c_2}\right)^2 + \left(y - y_{c_2}\right)^2 - r_2^2 = 0$

Ou então achar em um sistema de coordenadas e fazer a transformação. A primeira transformação seria para centralizar a circunferência 1 na origem, depois rotacionar de modo que o $y_{c_2}$ seja 0, e por fim até mesmo pegar o “reflexo de espelho”? Enfim após essas transformações eu tenho esse outro sistema não linear:

$x'^2 + y'^2 - r_1^2 = 0\\ \left(x' - x'_{c_2}\right)^2 + y'^2 - r_2^2 = 0$

Trabalhando essa expressão:

$x'^2 + y'^2 = r_1^2\\ x'^2 - 2\times{}x'\times{}x'_{c_2} + x'^2_{c_2} + y'^2 - r_2^2 = 0$

Assim, podemos achar o valor de $x'$ substituindo $x'^2 + y'^2$:

$-2\times{}x'\times{}x'_{c_2} + x'^2_{c_2} + r_1^2 - r_2^2 = 0$

Ajeitando a equação:

$x'^2_{c_2} + r_1^2 - r_2^2 = 2\times{}x'\times{}x'_{c_2} \ \therefore\\ x' = \frac{x'^2_{c_2} + r_1^2 - r_2^2}{2\times{}x'_{c_2}}$

E com isso nós temos a ordenada $x'$ no sistema de coordenadas com as transformações de rotação e translação para ficar tudo bonitinho.

Ah, por que só tem um único $x'$ se posso ter dois pontos?

Basicamente porque o $x'$ vai ser único:

O que vai mudar é o $y'$!!! Então, vamos achar esse $y'$?

Vamos pegar a equação do círuclo de raio 1 de novo (por quê? Conveniência, ele tá no centro do sistema de coordenadas):

$x'^2 + y'^2 = r_1^2$

Sabemos o valor de $x'$ para que ele pertença a interseção. Então, falta saber os valores de $y'$. De modo geral, é bem tranquilo:

$y'^2 = r_1^2 - x'^2$

Sem segredos. Como temos que o raio é maior do que o $x'$, esse número será positivo (caso contrário, caso seja igual, então o número é 0 e seria uma tangente, ou se fosse menor isso seria uma não-secante, o que não tem mesmo solução real). Como o sistema de coordenadas é perfeitamente ajustado, temos que as soluções parfa $y'$ serão bem dizer um o espelho do outro: a mesma magnitude, positiva e negativa. Então, a solução será:

$y' = \pm{}\sqrt{r_1^2 - x'^2}$

Fazendo os desenhos

Como foram feitos os desenhos dessas circunferências colocadas no começo do post? Aqui usamos python e tartaruga!

Sim, finalmente estou publicando o artigo mencionado em Desenhando com Python e tartarugas.

Para cá, precisei basicamente desenhar os eixos, desenhar um círculo centrado na origem e desenhar um círculo mais afastado com o centro no eixo X, de uma cor distinta. Por uma questão de representação do que eu precisava tirar a foto, resolvi também capturar os desenhos em momentos específicos. Poderia usar algo mais nativo que o turtle do python fornecesse para gerar um PNG? Poderia. Mas nesse caso eu queria usar prints mesmo. Então para controlar o pacing das mudanças dos desenhos coloquei para ser disparado no click.

Então, bora lá, como que fazemos isso? Eu preciso passar para o onclick uma lista de parâmetros que vão indicar como fazer o desenho. E também passar a função de desenho em si!

Comecemos do básico:

import turtle
sc = turtle.Screen()
t = turtle.Turtle()
t.shape('blank')

sc.mainloop()

Aqui criamos uma tartaruga sem formato (não faz diferença como ela aparece na tela, melhor não aparecer), capturamos a tela e pedimos para ficar no mainloop. Nada significativo.

Agora, vamos capturar cliques. Como indicado no Desenhando com Python e tartarugas, para o onclick precisamos passar uma função que receba como argumentos o x do clique e o y do click. Algo como:

def something(x, y):
  pass

import turtle
sc = turtle.Screen()
t = turtle.Turtle()
t.shape('blank')

sc.onclick(lambda x, y: something(x, y))

sc.mainloop()

Hmmm, mas o python permite um jeito mais esperto de passar uma função como argumento, literalmente… passar a função como argumento! Sem precisar criar uma lambda só pra ela! Afinal, para esse caso específico, a função é perfeita para o meu fim:

def something(x, y):
  pass

import turtle
sc = turtle.Screen()
t = turtle.Turtle()
t.shape('blank')

sc.onclick(something)

sc.mainloop()

Perfeito! Para o meu caso específico, preciso criar algo evolua com o tempo e que eu consiga construir ele passando uma lista como argumento. Então, como fazer isso? Bem, que tal começar com receber uma lista e retornar uma função?

def generate(collection):
  def something(x, y):
    pass
  return something

import turtle
sc = turtle.Screen()
t = turtle.Turtle()
t.shape('blank')

sc.onclick(generate([0, 80, 90, 95, 100, 105, 110, 120]))

sc.mainloop()

Bem, pelo menos tô retornando a função something que não faz nada. Porém… não é idiomático esperar que uma função mude de estado. Diria que causaria menos espanto se fosse um objeto próprio. Vamos fazer um objeto que faça isso?

class click_clicker:
  def __init__(self, collection):
    self.collection = collection

  def something(self, x, y):
    pass

def generate(collection):
  return click_clicker(collection).something

import turtle
sc = turtle.Screen()
t = turtle.Turtle()
t.shape('blank')

sc.onclick(generate([0, 80, 90, 95, 100, 105, 110, 120]))

sc.mainloop()

Hmmmm, eu posso resolver tudo no construtor e passar o método, né? O generate ali como placeholder não se faz mais necessário. Aproveitar e… que tal chamar de accept_click? Afinal, é isso que esse método faz:

class click_clicker:
  def __init__(self, collection):
    self.collection = collection

  def accept_click(self, x, y):
    pass

import turtle
sc = turtle.Screen()
t = turtle.Turtle()
t.shape('blank')

sc.onclick(click_clicker([0, 80, 90, 95, 100, 105, 110, 120]).accept_click)

sc.mainloop()

Ok, temos um cara que aceita cliques, mas que ainda não faz nada. Tranquilo. Vamos agora iterar até o fim? A cada clique, incremento em um o índice, até chegar no fim da lista. E como detectar o fim da lista? Bem, um dos jeitos é tentar o acesso direto e capturar o IndexError, que é disparado ao chamar um vetor com um índice fora dos limites:

class click_clicker:
  def __init__(self, collection):
    self.collection = collection
    self.idx = 0

  def accept_click(self, x, y):
    try:
      v = self.collection[self.idx]
      self.idx += 1
      print(v) # placeholder para desenho
    except IndexError:
      pass

import turtle
sc = turtle.Screen()
t = turtle.Turtle()
t.shape('blank')

sc.onclick(click_clicker([0, 80, 90, 95, 100, 105, 110, 120]).accept_click)

sc.mainloop()

Hmmm, ok, vai até o fim. Mas e depois? Eu preciso basicamente dar um bye na screen. Então… por que não passamos a sc como argumento do click_clicker?

Ah, mas o Jeff que eu conheço é todo do lado funcional, quem é esse aqui?

Aqui é o Jeff de 2026 continuando um conteúdo que o Jeff de 2021 começou, ok? Eu gostava de funcional na época mas ainda não era muito versado! Então vou honrar o eu do passado e manter o código do desenho! Enfim, voltando a passar sc como argumento:

class click_clicker:
  def __init__(self, collection, sc):
    self.collection = collection
    self.idx = 0
    self.sc = sc

  def accept_click(self, x, y):
    try:
      v = self.collection[self.idx]
      self.idx += 1
      print(v) # placeholder para desenho
    except IndexError:
      sc.bye()

import turtle
sc = turtle.Screen()
t = turtle.Turtle()
t.shape('blank')

sc.onclick(click_clicker([0, 80, 90, 95, 100, 105, 110, 120], sc).accept_click)

sc.mainloop()

Muito bem, clicamos o suficiente para chegar no final e fechar. Agora… que tal passar a função de desenho? Podemos substituir o print lá por um argumento!

class click_clicker:
  def __init__(self, draw, collection, sc):
    self.collection = collection
    self.idx = 0
    self.draw = draw
    self.sc = sc

  def accept_click(self, x, y):
    try:
      v = self.collection[self.idx]
      self.idx += 1
      self.draw(v)
    except IndexError:
      sc.bye()

import turtle
sc = turtle.Screen()
t = turtle.Turtle()
t.shape('blank')

sc.onclick(click_clicker(lambda x: print(x), [0, 80, 90, 95, 100, 105, 110, 120], sc).accept_click)

sc.mainloop()

Hmmm, mas estou sentindo falta de algo pra função draw… Ah! Falta a tartaruga em si! Pois vamos passar a tartaruga então! Mas… como que vou passar a tartaruga em accept_click? Passando como argumento de construtor, é lógico!

class click_clicker:
  def __init__(self, draw, collection, t, sc):
    self.collection = collection
    self.idx = 0
    self.draw = draw
    self.t = t
    self.sc = sc

  def accept_click(self, x, y):
    try:
      v = self.collection[self.idx]
      self.idx += 1
      self.draw(self.t, v)
    except IndexError:
      sc.bye()

import turtle
sc = turtle.Screen()
t = turtle.Turtle()
t.shape('blank')

sc.onclick(click_clicker(lambda t, x: print(x), [0, 80, 90, 95, 100, 105, 110, 120], t, sc).accept_click)

sc.mainloop()

Beleza. Agora, eu quero sempre ter os eixos desenhados e começar de uma tela em branco. Então, vamos garantir isso? Ah, aproveitando… eu não quero ver o desenho, ele pode ser imediato. Aproveitar e colocar isso da velocidade da tartaruga para instantâneo também:

def eixos(t, sc):
  pass

class click_clicker:
  def __init__(self, draw, collection, t, sc):
    self.collection = collection
    self.idx = 0
    self.draw = draw
    self.t = t
    self.sc = sc

  def accept_click(self, x, y):
    try:
      v = self.collection[self.idx]
      self.idx += 1
      self.sc.reset()
      self.t.speed(0)
      eixos(self.t, self.sc)
      self.draw(self.t, v)
    except IndexError:
      sc.bye()

import turtle
sc = turtle.Screen()
t = turtle.Turtle()
t.shape('blank')

sc.onclick(click_clicker(lambda t, x: print(x), [0, 80, 90, 95, 100, 105, 110, 120], t, sc).accept_click)

sc.mainloop()

Hmmm, só não tá pintando nada… Vou aproveitar a ideia do Desenhando com Python e tartarugas para desenho dos eixos:

def eixos(t, sc):
  def eixo(t, s):
    t.fd(s)
    t.back(s + s)
    t.fd(s)
  x, y = sc.screensize()
  eixo(t, x)
  t.left(90)
  eixo(t, y)
  t.right(90)

class click_clicker:
  def __init__(self, draw, collection, t, sc):
    self.collection = collection
    self.idx = 0
    self.draw = draw
    self.t = t
    self.sc = sc

  def accept_click(self, x, y):
    try:
      v = self.collection[self.idx]
      self.idx += 1
      self.sc.reset()
      self.t.speed(0)
      eixos(self.t, self.sc)
      self.draw(self.t, v)
    except IndexError:
      sc.bye()

import turtle
sc = turtle.Screen()
t = turtle.Turtle()
t.shape('blank')

sc.onclick(click_clicker(lambda t, x: print(x), [0, 80, 90, 95, 100, 105, 110, 120], t, sc).accept_click)

sc.mainloop()

Muito bem, agora só falta fazer o desenho! Vou desenhar dois círculos, de raios distintos, um na origem e outro em outro ponto do eixo X. Então para isso eu preciso:

• do raio do primeiro círculo
• do raio do segundo círculo
• do x do segundo círculo
• da tartaruga

Hmmm, dá pra por em uma função tranquila!

def eixos(t, sc):
  def eixo(t, s):
    t.fd(s)
    t.back(s + s)
    t.fd(s)
  x, y = sc.screensize()
  eixo(t, x)
  t.left(90)
  eixo(t, y)
  t.right(90)

def circulos(t, r1, r2, c2 = 0):
  print(r1, r2, c2)

class click_clicker:
  def __init__(self, draw, collection, t, sc):
    self.collection = collection
    self.idx = 0
    self.draw = draw
    self.t = t
    self.sc = sc

  def accept_click(self, x, y):
    try:
      v = self.collection[self.idx]
      self.idx += 1
      self.sc.reset()
      self.t.speed(0)
      eixos(self.t, self.sc)
      self.draw(self.t, v)
    except IndexError:
      sc.bye()

import turtle
sc = turtle.Screen()
t = turtle.Turtle()
t.shape('blank')

sc.onclick(click_clicker(lambda t, x: circulos(t, 100, 10, x), [0, 80, 90, 95, 100, 105, 110, 120], t, sc).accept_click)

sc.mainloop()

Ok, vamos para o detalhe da função circulos agora… Todo o resto vai ser mantido as is, então só vou passar a alterar essa função, ok?

Vamos fazer dois desenhos de círculos, então nesse momento vou… abstrair o que é um círculo, tá?

def circulos(t, r1, r2, c2 = 0):
  def circulo(t, r, c):
    pass
  circulo(t, r1, 0)
  circulo(t, r2, c2)
  print(f'imprimiu o círculo com deslocamento {c2}')

Ok, parece justo. Mas… repara uma coisinha… os dois círculos vão ter a mesma cor? Que tal mudar a cor? E… se eu vou mudar a cor, eu preciso retornar para a original.

def circulos(t, r1, r2, c2 = 0):
  def circulo(t, r, c):
    pass
  circulo(t, r1, 0)
  old_color = t.pencolor()
  t.pencolor('red')
  circulo(t, r2, c2)
  t.pencolor(old_color)
  print(f'imprimiu o círculo com deslocamento {c2}')

Ok, se eu souber desenhar um círculo com centro em c e raio r usando a tartaruga r, tudo funciona!

Bem, vamos agora desenhar o círculo… Relembrando do artigo

t.penup()
t.circle(10)

Ele pega de onde está e faz um círculo com o raio informado no sentido anti-horário. Para desenhar com centro no eixo X, preciso primeiro virar 90 graus pro lado. E pro lado esquerdo. E não basta isso… preciso também antes deslocar a tartaruga. Para o desenho centrado na origem, primeiro eu preciso andar o raio do círculo:

t.penup() # levanta para não escrever nada sem querer
t.fd(r)
t.left(90)
t.pendown() # agora baixa porque a intenção é escrever
t.circle(r)

Ok, tudo certo? Mas ou menos… agora eu preciso retornar a tartaruga para o estado anterior:

t.penup() # levanta para não escrever nada sem querer
t.fd(r)
t.left(90)
t.pendown() # agora baixa porque a intenção é escrever
t.circle(r)

t.penup()
t.right(90) # desfaz a rotação
t.back(r) # desfaz o translado do raio
t.pendown()

Hmmm, agora só falta levar em consideração o centro do círculo…

t.penup() # levanta para não escrever nada sem querer
t.fd(r + c)
t.left(90)
t.pendown() # agora baixa porque a intenção é escrever
t.circle(r)

t.penup()
t.right(90) # desfaz a rotação
t.back(r + c) # desfaz o translado do raio
t.pendown()

E assim fica a função afinal:

def circulos(t, r1, r2, c2 = 0):
  def circulo(t, r, c):
    # considerando a tartaruga na origem
    t.penup()
    t.fd(r + c)
    t.pendown()
    t.left(90)
    t.circle(r)
    t.right(90)
    t.penup()
    t.back(r+c)
    t.pendown()
  circulo(t, r1, 0)
  old_color = t.pencolor()
  t.pencolor('red')
  circulo(t, r2, c2)
  t.pencolor(old_color)
  print(f'imprimiu o círculo com deslocamento {c2}')

Mas e cálculo programático das interseções?

Bora lá então? Primeiro, vamos determinar o tipo de interseção entre dois círculos. Então, em cima disso, podemos ter os pontos em si.

Para criar uma enumeração no Python, podemos extender de enum:

from enum import Enum

class TiposIntersecao(Enum):
  IGUAIS = 0
  NAO_SECANTES_INTERNAS = 1
  TANGENTE_INTERNA = 2
  SECANTE = 3
  TANGENTE_EXTERNA = 4
  NAO_SECANTE = 5

Ah, mas não eram 8 casos?

Então, “concêntrico sem toques” e “circunferência menor dentro da maior, sem toques” são ambos casos de “não secantes internas”. Além disso, esses casos são simplesmente “secantes”:

• circunferência menor cortando a maior, centro dentro da maior
• circunferência menor cortando a maior, centro na circunferência maior
• circunferência menor cortando a maior, centro externo

Para o caso de “mesmo tamanho”, só dá para ter os seguintes casos:

• IGUAIS
• SECANTE
• TANGENTE_EXTERNA
• NAO_SECANTE

Show! Agora, vamos representar os círculos? Bora lá:

class Circulo:
  def __init__(self, centro, raio):
    self.centro = centro
    self.raio = raio

Ok, agora precisamos representar o ponto:

class Ponto:
  def __init__(self, x, y):
    self.x = x
    self.y = y

Hmmm, mas isso pode ser incoveniente… Porque para o caso de circunferências secantes o cálculo foi feito em cima de um sistema de coordenadas. Então, vamos passar para o ponto o sistema de coordenadas que ele se encontra?

class Ponto:
  def __init__(self, x, y, sc):
    self.x = x
    self.y = y
    self.sc = sc

Hmmm, mas não é conveniente eu sempre passar o sistema de coordenadas, vale a pena ter um sistema de coordenada canônico (centrada no origem) que é usado como padrão. Vamos trabalhar um pouquinho mais o sistema de coordenadas?

O sistema de coordenadas bem dizer precisa de 3 coisas:

• uma função que pega o ponto no sistema canônico e transforma para o novo sistema
• uma função inversa, que pega o ponto no sistema atual e transforma no canônico

Além disso, eu posso acumular transformações: posso aplicar primeira uma transformação de translado, para depois uma de rotação, para depois uma transformação especular. E essas transformações tem ordem específica para ser aplicada: se no meu sistema de coordenadas estou primeiro fazendo translado e depois fazendo a rotação, na hora de pegar a função inversa primeiro eu preciso desfazer a rotação e depois desfazer o translado.

Com isso em mente, bora lá! Eu tenho o sistema de coordenadas canônico, que a função de transformação e a inversa são a função identidade:

class SistemaCoordenadas:
  def __init__(self, f, f_inv):
    self.f = f
    self.f_inv = f_inv

ID = lambda p: (p.x, p.y)
SC_CANON = SistemaCoordenadas(ID, ID)

Beleza, aparentemente é isso. Agora, o sistema de coordenadas pode se apropriar de um ponto, ele cria um “novo ponto”, porém no novo sistema de coordenadas. E também preciso “canonizar” de volta o ponto, aplicar a inversa. Vou chamar essas operações de transforma_coordenadas e invert:

class SistemaCoordenadas:
  def __init__(self, f, f_inv):
    self.f = f
    self.f_inv = f_inv

  def invert(self, ponto):
    (x, y) = self.f_inv(ponto)
    return Ponto(x, y, SC_CANON)

  def transforma_coordenadas(self, ponto):
    (x, y) = self.f(ponto.canon())
    return Ponto(x, y, self)

E, bem, fazemos a transformação em cima do ponto canônico porque é o correto, isso permite, por exemplo, que eu faça sc_10_10 = SC_CANON.translado_x(10).translado_y(10) e que o ponto (0,0) nesse sistema de coordenadas seja o (10,10) no canônico. Eu combino um sistema de coordenadas em cima do anterior. Mas… bem, o como fazer essas transformações fica pra depois.

Agora, posso pegar a representação canônica do ponto, né? Vamos lá? Basicamente eu peço para que o sistema de coordenadas me dê as informações do ponto em relação ao sistema canônico (ou seja, aplicar o inverso). No ponto, isso seria canon.

Mas, por que eu precisaria do canon do ponto? Bem, agora é para depuração. Vamos lá? Botar isso para poder imprimir o ponto:

class Ponto:
  def __init__(self, x, y, sc = SC_CANON):
    self.x = x
    self.y = y
    self.sc = sc

  def __str__(self):
    canon = self.canon()
    return str({
        "x": canon.x,
        "y": canon.y,
        "canon?": self.sc == SC_CANON
    })

  def canon(self):
    return self.sc.invert(self)

Bom saber se o ponto está usando coordenadas canônicas, né?

E, para informações de debug do círculo? Bora lá:

class Circulo:
  def __init__(self, centro, raio):
    self.centro = centro
    self.raio = raio

  def __str__(self):
    return str({
        "centro": str(self.centro),
        "raio": str(self.raio)
    })

Se eu quiser mudar o sistema de coordenadas do círculo, eu posso simplesmente alterar o sistema de coordenadas do ponto do centro dele. Bem, sabe o que eu posso fazer com círculos e sistemas de coordenadas? Verificar se está desenhando corretamente!

Bem, vamos adaptar a função que faz os desenhos. Para começar, que quero agora receber dois círculos arbitrários, não mais x do centro dos círculos 1 e 2 e o raio do segundo.

Portanto, a assinatura da função de desenho já vai mudar. Vamos receber a tartaruga e dois círculos:

def circulos(t, c1, c2):
  pass

Abstraindo a função que desenha um círculo unitariamente, o resto da função circulos fica bem dizer igualzinha:

def circulos(t, c1, c2):
  def circulo(t, circulo):
    pass
  circulo(t, c1)
  print(f'imprimiu o círculo {c1}')
  old_color = t.pencolor()
  t.pencolor('red')
  circulo(t, c2)
  t.pencolor(old_color)
  print(f'imprimiu o círculo {c2}')

As únicas diferenças foram a assinatura de circulo em si e que o deslocamento é o centro do círculo… mas, já que agora estou passando círculos em si, e eles são devidamente imprimíveis, posso imprimir eles diretamente, né?

Ok, agora vamos adaptar a questão do centro que agora não é apenas o x, mas também tem o y. Como no desenho em si eu preciso pegar das coordenadas canônicas, vou pegar c.centro.canon() e operar em cima disso. Então, os passos para o desenho vão ser:

• levantar pena
• compensar pelo deslocamento do centro no eixo x
• compensar pelo deslocamento do centro no eixo y
• deslocar o tamanho do raio
• baixar pena
• virar pra esquerda
• mandar imprimir o círculo com tamanho do raio
• desvirar
• levantar pena
• descontar o deslocamento do tamanho do raio
• descontar o deslocamento do eixo y
• descontar o deslocamento do eixo x

Ah, eu errei algumas vezes até acertar corretamente o desenho! Para depurar o desenho, eu deixar a tartaruga com a forma padrão (removi o t.shape('blank')) e também deixei ela com velocidade padrão (removi o self.t.speed(0) do accept_click).

Ficou assim no final, após algumas iterações vendo alguns bugs:

def circulos(t, c1, c2):
  def circulo(t, c):
    # considerando a tartaruga na origem
    centro_canone = c.centro.canon()
    (cx, cy) = (centro_canone.x, centro_canone.y)
    r = c.raio
    t.penup()

    # desloca o centro
    t.fd(cx)
    t.left(90)
    t.fd(cy)
    t.right(90)

    # desloca o raio para desenhar
    t.fd(r)

    t.pendown()
    t.left(90)
    t.circle(r)
    t.right(90)

    t.penup()
    # compensa o raio
    t.back(r)
    # compensa o centro
    t.back(cx)
    t.left(90)
    t.back(cy)
    t.right(90)

    t.pendown()
  circulo(t, c1)
  print(f'imprimiu o círculo {c1}')
  old_color = t.pencolor()
  t.pencolor('red')
  circulo(t, c2)
  t.pencolor(old_color)
  print(f'imprimiu o círculo {c2}')

Agora eu tenho os círculos em si e posso ver no desenho se estão no lugar adequado. Todo o resto fica mais fácil agora.

Mas agora eu preciso adaptar o lambda que passo para o accept_click. Vou passar a informar círculos:

sc.onclick(click_clicker(
  lambda t, x: circulos(
    t,
    Circulo(Ponto(0, 0), 100),
    Circulo(Ponto(x, 0), 10)
  ), [0, 80, 90, 95, 100, 105, 110, 120], t, sc).accept_click)

Transformação de coordenadas: translados

Vamos fazer os translados!

As transformações são operações diretas no sistema de coordenadas. A função de transformação e a função de transformação inversa operam em cima de um objeto que tenha dois campos: p.x e p.y. Por conta de uma… falha… de design nas primeiras implementações, ele retorna uma tupla com dois valores: (x, y).

Bem, como eu consigo fazer para pegar a saída de uma transformação e passar para outra? Eu posso criar um objeto que tenha o x e y. Mas… não fiquei contente com isso. Então, que tal criar um objeto no Python que aceite campos arbitrários? Algo para usar como placeholder?

Felizmente alguém já teve essa dúvida e encontrei algumas respostas de como fazer isso:

• https://stackoverflow.com/a/52089152/4438007
• https://stackoverflow.com/a/42816745/4438007

Então eu posso criar um placeholder do jeito indicado, e usar das mais diversas maneiras, como por exemplo:

def placeholder(**kwargs):
  # https://stackoverflow.com/a/52089152/4438007
  # https://stackoverflow.com/a/42816745/4438007
  return type("", (), kwargs)

p = placeholder()
p.x = 3
p.y = 1
p.x # 3
p.y # 1

p1 = placeholder(x = 10, y = 15)
p1.x # 10
p1.y # 15

Ok, agora vamos fazer o translado em X! Se eu quiser fazer um translado adicionando 10 no x, então o ponto (0, 0) desse sistema de coordenadas equivale ao (10, 0) no sistema canônico. Portanto, ao pedir o ponto com coordenada x = -10 nesse sistema de coordenadas, a posição dele deveria ser a origem no sistema de coordenadas canônico. Em outras palavras:

print(Ponto(-10, 0, SC_CANON.translado_x(10)))

Deveria imprimir

{'x': 0, 'y': 0, 'canon?': False}

A função de transformação de um sistema de coordenadas seria aplicar a transformação base, e depois alterar o x com o delta correto, algo como:

def novo_f(p):
  (x, y) = self.f(p)
  return (x - delta_x, y)

A função inversa? Bem, essa primeiro eu preciso aplicar o contrário da transformação e só depois aplicar a inversa do sistema base, e aqui entra o placeholder para passar o x,y para a transformação base:

def novo_f_inv(p):
  (x, y) = (p.x, p.y)
  x = x + delta_x
  p = placeholder(x = x, y = y)

  return self.f_inv(p)

De modo geral, fica assim:

class SistemaCoordenadas:
  # ... coisas anteriores
  def translado_x(self, delta_x):
    def novo_f(p):
      (x, y) = self.f(p)
      return (x - delta_x, y)
    def novo_f_inv(p):
      (x, y) = (p.x, p.y)
      x = x + delta_x
      p = placeholder(x = x, y = y)

      return self.f_inv(p)
    return SistemaCoordenadas(novo_f, novo_f_inv)

Para o translado_y é bem semelhante, mexendo apenas nas coordenadas do y no caso:

class SistemaCoordenadas:
  # ... coisas anteriores
  def translado_x(self, delta_x):
    def novo_f(p):
      (x, y) = self.f(p)
      return (x - delta_x, y)
    def novo_f_inv(p):
      (x, y) = (p.x, p.y)
      x = x + delta_x
      p = placeholder(x = x, y = y)

      return self.f_inv(p)
    return SistemaCoordenadas(novo_f, novo_f_inv)

  def translado_y(self, delta_y):
    def novo_f(p):
      (x, y) = self.f(p)
      return (x, y - delta_y)
    def novo_f_inv(p):
      (x, y) = (p.x, p.y)
      y = y + delta_y
      p = placeholder(x = x, y = y)

      return self.f_inv(p)
    return SistemaCoordenadas(novo_f, novo_f_inv)

Ok, isso faz sentido na teoria, e na prática? Como posso ver isso? Bem, podemos brincar com os círculos gerados no accept_click! Em vez de passar em sistemas de coordenadas canônicos, podemos passar em sistemas de coordenadas enviesados, e compensar isso no seu centro. Por exemplo:

sc.onclick(click_clicker(
    lambda t, x: circulos(
        t,
        Circulo(Ponto(-50, 15, SC_CANON.translado_x(50).translado_y(-15)), 100),
        Circulo(Ponto(x + 15, -30, SC_CANON.translado_x(-15).translado_y(30)), 10)
    ),
    [0, 80, 90, 95, 100, 105, 110, 120], t, sc).accept_click)

E, bem, está mostrando de maneira adequada. Pode colocar o código, fazer variações e testar!

Transformação de coordenadas: rotação

Para fazer transformação de rotação, vou pegar diretamente da definição de matriz de rotação:

$P' = \left[\begin{array}{cc} \cos{\theta} & -\sin{\theta} \\ \sin{\theta} & \cos{\theta} \end{array}\right] P$

E a operação reversa? Basicamente girar no ângulo contrário:

$P' = \left[\begin{array}{cc} \cos{-\theta} & -\sin{-\theta} \\ \sin{-\theta} & \cos{-\theta} \end{array}\right] P$

Então, como ficaria? O ponto (1,0), ao aplicar a rotação de 90º, vai ser visto como o ponto (0,1). Ou seja, no código seria algo como Ponto(0, 1, SC_CANON.rotate(90)), a representação canônica dele seria (1, 0).

Podemos, tal qual a transformação de translação, criar o método de rotação. É mais simples pedir na rotação o ângulo em graus e converter internamente em radianos:

class SistemaCoordenadas:
  # ...
  def rotate(self, angle_degrees):
    angle_radians = angle_degrees*math.pi/180.0
    def novo_f(p):
      (x, y) = self.f(p)
      rot = (
        x*math.cos(angle_radians) - y*math.sin(angle_radians),
        x*math.sin(angle_radians) + y*math.cos(angle_radians)
      )
      return rot
    def novo_f_inv(p):
      (x, y) = (p.x, p.y)
      p = placeholder(
        x = x*math.cos(-angle_radians) - y*math.sin(-angle_radians),
        y = x*math.sin(-angle_radians) + y*math.cos(-angle_radians)
      )
      return self.f_inv(p)
    return SistemaCoordenadas(novo_f, novo_f_inv)

Porém, vai ter situações que eu vou saber o ângulo em radianos (por exmeplo, ao aplicar math.atan2 para pegar o ângulo entre os centros). Então vamos criar a função que roda em radianos? E a “rotação por graus” chama a rotação por radianos:

class SistemaCoordenadas:
  # ...
  def rotate(self, angle_degrees):
    angle_radians = angle_degrees*math.pi/180.0
    return self.rotate_radians(angle_radians)

  def rotate_radians(self, angle_radians):
    def novo_f(p):
      (x, y) = self.f(p)
      rot = (
        x*math.cos(angle_radians) - y*math.sin(angle_radians),
        x*math.sin(angle_radians) + y*math.cos(angle_radians)
      )
      return rot
    def novo_f_inv(p):
      (x, y) = (p.x, p.y)
      p = placeholder(
        x = x*math.cos(-angle_radians) - y*math.sin(-angle_radians),
        y = x*math.sin(-angle_radians) + y*math.cos(-angle_radians)
      )
      return self.f_inv(p)
    return SistemaCoordenadas(novo_f, novo_f_inv)

Ah, quer saber mais sobre a transformação de graus para randianos ou o que é o atan2 citado acima? Usando Java moderno para fazer aritmética de Peano

Transformação de coordenadas: espelhamento

Basicamente, mudo o sinal do X:

class SistemaCoordenadas:
  # ...
  def espelho(self):
    def novo_f(p):
      (x, y) = self.f(p)
      return (-x, y)
    def novo_f_inv(p):
      (x, y) = (p.x, p.y)
      p = placeholder(x = -x, y = y)
      return self.f_inv(p)
    return SistemaCoordenadas(novo_f, novo_f_inv)

Determinando os tipos de interseção

Sabemos manusear corretamente os sistemas de coordenadas. Fazer isso ajuda bastante na hora de resolver o caso das secantes. Mas, com esse ferramental em mãos, vamos agora saber se iremos precisar disso?

Vamos lá, dividir tal qual foi feito no começo do artigo: primeiro decidir com base em raios iguais, depois com base em raios distintos.

Então, vamos lá?

def tipo_encontro(c1, c2):
  def mesmo_raio(c1, c2):
    pass
  def raios_distintos(c1, c2):
    pass

  if (c1.raio == c2.raio):
    return mesmo_raio(c1, c2)
  else:
    return raios_distintos(c1, c2)

Colocando as funções de mesmo_raio e raios_distintos como sendo parte da função tipo_encontro porque em tese não faz sentido chamar em casos arbitrários.

Certo, pois vamos lá. Primeiro, começando a lidar com o caso de “mesmo raio”. Temos 4 casos para isso, e para determinar eu preciso dos dois centros e da distância entre eles:

def mesmo_raio(c1, c2):
  centro_canon1 = c1.centro.canon()
  centro_canon2 = c2.centro.canon()
  pass

Se por acaso for o mesmo centro, então são a mesma circunferência:

def mesmo_raio(c1, c2):
  centro_canon1 = c1.centro.canon()
  centro_canon2 = c2.centro.canon()
  if centro_canon1.x == centro_canon2.x and centro_canon1.y == centro_canon2.y:
      return TiposIntersecao.IGUAIS
  pass

Depois disso, preciso da distância e relembrar o que achamos no começo:

Secantes:

$0 < |\overline{c_1 c_2}| < 2r$

Tangente:

$|\overline{c_1 c_2}| = 2r$

Não-secantes:

$|\overline{c_1 c_2}| > 2r$

O caso 0 (coincidentes/mesma circunferência) já foi tratado. Eu posso também calcular com c1.raio + c2.raio o 2r. Fiz assim:

def mesmo_raio(c1, c2):
  centro_canon1 = c1.centro.canon()
  centro_canon2 = c2.centro.canon()
  if centro_canon1.x == centro_canon2.x and centro_canon1.y == centro_canon2.y:
      return TiposIntersecao.IGUAIS
  dist = math.sqrt((centro_canon2.x - centro_canon1.x)**2 + (centro_canon2.y - centro_canon1.y)**2)
  if dist > c1.raio + c2.raio:
      return TiposIntersecao.NAO_SECANTE
  if dist == c1.raio + c2.raio:
      return TiposIntersecao.TANGENTE_EXTERNA

  return TiposIntersecao.SECANTE

Ok, e para raios distintos? Continuo pegando os dois centros, só que agora vale a pena já calcular a distância. No caso de tangente interna, a distância entre os raios precisa ser exatamente o raio maior menos o raio menor. Ou o absoluto da diferença. Entre 0 e esse valor, é não secantes. Entre tangete interna e tangente externa, secante. Além disso, é não secante:

def raios_distintos(c1, c2):
  centro_canon1 = c1.centro.canon()
  centro_canon2 = c2.centro.canon()

  dist = math.sqrt((centro_canon2.x - centro_canon1.x)**2 + (centro_canon2.y - centro_canon1.y)**2)
  if dist > c1.raio + c2.raio:
      return TiposIntersecao.NAO_SECANTE
  if dist == c1.raio + c2.raio:
      return TiposIntersecao.TANGENTE_EXTERNA
  delta_raio = abs(c1.raio - c2.raio)
  if dist > delta_raio:
      return TiposIntersecao.SECANTE
  if dist == delta_raio:
      return TiposIntersecao.TANGENTE_INTERNA

  return TiposIntersecao.NAO_SECANTE

Determinando os pontos

Vamos lá. Para os casos de IGUAIS e NAO_SECANTE, vou retornar uma tupla vazia. Para tangentes, apenas um único ponto. Junto do ponto, vou retornar também o tipo do encontro, para que quem for ler o resultado saiba o que esperar.

De modo geral, o retorno vai ser algo nesse formato:

retorno = [ TipoIntersecao, [...Ponto]? ]

Especificamente:

retorno = [ IGUAIS | NAO_SECANTE ] |
          [ TANGENTE_INTERNA | TANGENTE_EXTERNA, [Ponto] ] |
          [ SECANTE, [ Ponto, Ponto ] ]

Poderia dar um retorno mais estruturado? Sim, mas não vem ao caso. Foi intencional esse retorno com baixa estrutura, não quero elevar esse retorno a uma espécie de “cidadão de primeira classe”.

Para os casos triviais:

def intersecao(c1, c2):
  tipo = tipo_encontro(c1, c2)
  if tipo in (TiposIntersecao.NAO_SECANTE, TiposIntersecao.IGUAIS):
    return (tipo,)
  pass

Note que a ideia era retornar uma tupla para que o acesso fosse mais uniforme. O python, ao tentar retornar apenas (tipo), entende que esse parêntese é um operador de precedência, então (tipo) é funcionalmente equivalente a tipo. Para evitar isso e para que ele identifique que é uma tupla unária, se faz necessário colocar vírgula: (tipo,). Esse foi um ponto de frustração forte enquanto fazia o código.

Para o caso de tangente, vou seguir a fórmula: pegar o vetor apontando de um centro para o outro e estender ele até o raio. Só preciso prestar atenção em uma coisinha! Necessariamente o raio que vou seguir é o maior. Por que isso? Porque se por acaso eu selecionar o menor raio, para tangentes internas, sair do centro da menor circunferência rumo ao da maior circunferência vai bater no ponto diametralmente oposto. Se eu pegar sempre da maior circunferência para a menor, não há casos especiais:

def intersecao(c1, c2):
  tipo = tipo_encontro(c1, c2)
  if tipo in (TiposIntersecao.NAO_SECANTE, TiposIntersecao.IGUAIS):
    return (tipo,)
  if tipo in (TiposIntersecao.TANGENTE_EXTERNA, TiposIntersecao.TANGENTE_INTERNA):
    if (c1.raio < c2.raio):
      c1, c2 = c2, c1
    centro1 = c1.centro.canon()
    centro2 = c2.centro.canon()
    diff = placeholder(x = centro2.x - centro1.x, y = centro2.y - centro1.y)
    diff_mag = math.sqrt(diff.x**2 + diff.y**2)
    return (tipo, (Ponto((diff.x*c1.raio)/diff_mag + centro1.x, (diff.y*c1.raio)/diff_mag + centro1.y),))
  pass

Note que a segunda tupla eu também fiz (Ponto((diff.x*c1.raio)/diff_mag + centro1.x, (diff.y*c1.raio)/diff_mag + centro1.y),) com essa vírgula no final para que o parêntese não fosse interpretado como operador de precedência.

Ok, agora o caso das secantes… Esse caso é bem especial, porque simplesmente eu encontrei a resposta para o caso em que ambas as circunferências estão sobre o eixo x, sendo que uma delas na origem. Partindo desse caso específico, eu posso fazer as contas:

def intersecao(c1, c2):
  tipo = tipo_encontro(c1, c2)
  if tipo in (TiposIntersecao.NAO_SECANTE, TiposIntersecao.IGUAIS):
    return (tipo,)
  if tipo in (TiposIntersecao.TANGENTE_EXTERNA, TiposIntersecao.TANGENTE_INTERNA):
    if (c1.raio < c2.raio):
      c1, c2 = c2, c1
    centro1 = c1.centro.canon()
    centro2 = c2.centro.canon()
    diff = placeholder(x = centro2.x - centro1.x, y = centro2.y - centro1.y)
    diff_mag = math.sqrt(diff.x**2 + diff.y**2)
    return (tipo, (Ponto((diff.x*c1.raio)/diff_mag + centro1.x, (diff.y*c1.raio)/diff_mag + centro1.y),))
  if tipo == TiposIntersecao.SECANTE:
    centro1 = c1.centro.canon()
    centro2 = c2.centro.canon()
    # assume centro1 na origem; assume centro2 com y = 0
    x_ponto = (centro2.x**2 + c1.raio**2 - c2.raio**2)/(2*centro2.x)
    y_ponto = math.sqrt(c1.raio**2 - x_ponto**2)
    return (tipo, (Ponto(x_ponto, y_ponto), Ponto(x_ponto, -y_ponto)))

Essa é apenas a aplicação direta da fórmula encontrada na seção sobre secantes. Mas sabe uma coisa que foi feita no começo da modelagem dos pontos? Que eles estariam em sistemas de coordenadas. Sabe o que vou fazer? Vou aplicar diversas transformações de sistemas de coordenadas até satisfazer as condições de que centro1 na origem e que centro2 esteja sobre o eixo x. De modo geral, o final vai ser quase o mesmo… mas agora eu preciso indicar que os pontos foram encontrados no sistema de coordenadas alterado:

def intersecao(c1, c2):
  tipo = tipo_encontro(c1, c2)
  if tipo in (TiposIntersecao.NAO_SECANTE, TiposIntersecao.IGUAIS):
    return (tipo,)
  if tipo in (TiposIntersecao.TANGENTE_EXTERNA, TiposIntersecao.TANGENTE_INTERNA):
    if (c1.raio < c2.raio):
      c1, c2 = c2, c1
    centro1 = c1.centro.canon()
    centro2 = c2.centro.canon()
    diff = placeholder(x = centro2.x - centro1.x, y = centro2.y - centro1.y)
    diff_mag = math.sqrt(diff.x**2 + diff.y**2)
    return (tipo, (Ponto((diff.x*c1.raio)/diff_mag + centro1.x, (diff.y*c1.raio)/diff_mag + centro1.y),))
  if tipo == TiposIntersecao.SECANTE:
    centro1 = c1.centro.canon()
    centro2 = c2.centro.canon()

    # magia com sistemas de coordenadas
    x_ponto = (centro2.x**2 + c1.raio**2 - c2.raio**2)/(2*centro2.x)
    y_ponto = math.sqrt(c1.raio**2 - x_ponto**2)
    return (tipo, (Ponto(x_ponto, y_ponto, centro2.sc), Ponto(x_ponto, -y_ponto, centro2.sc)))

Muito bom. Vamos agora lidar com as transformações adequadas? Não existe nenhuma ordem mandatória em que elas precisam ser aplicadas, eu apenas acho que a seguinte ordem é mais intuitiva:

• compensa o x do centro 1 estar fora do eixo y com um translado em x
• compensa o y do centro 1 estar fora do eixo x com um translado em y
• compensa o y do centro 2 estar fora do eixo x com uma rotação

Após os dois primeiros passos, eu tenho que o centro 1 estará na origem do novo sistema de coordenadas. E após a rotação, o centro 2 vai estar respousando exatamente no eixo x, e como é rotação o centro 1 vai se manter no mesmo canto.

E como fazer isso? Bem, vamos passo a passo:

def intersecao(c1, c2):
  tipo = tipo_encontro(c1, c2)
  if tipo in (TiposIntersecao.NAO_SECANTE, TiposIntersecao.IGUAIS):
    return (tipo,)
  if tipo in (TiposIntersecao.TANGENTE_EXTERNA, TiposIntersecao.TANGENTE_INTERNA):
    if (c1.raio < c2.raio):
      c1, c2 = c2, c1
    centro1 = c1.centro.canon()
    centro2 = c2.centro.canon()
    diff = placeholder(x = centro2.x - centro1.x, y = centro2.y - centro1.y)
    diff_mag = math.sqrt(diff.x**2 + diff.y**2)
    return (tipo, (Ponto((diff.x*c1.raio)/diff_mag + centro1.x, (diff.y*c1.raio)/diff_mag + centro1.y),))
  if tipo == TiposIntersecao.SECANTE:
    centro1 = c1.centro.canon()
    centro2 = c2.centro.canon()

    if centro1.x != 0:
      compensa_x = # alguma magia para compensar o x
      centro1 = compensa_x.transforma_coordenadas(centro1)
      centro2 = compensa_x.transforma_coordenadas(centro2)
    if centro1.y != 0:
      compensa_y = # alguma magia para compensar o y
      centro1 = compensa_y.transforma_coordenadas(centro1)
      centro2 = compensa_y.transforma_coordenadas(centro2)
    if centro1.y != centro2.y:
      # compensa rotação
      angulo = # magia para achar o angulo
      compensa_rotacao = # magia para compensar o angulo
      centro1 = compensa_rotacao.transforma_coordenadas(centro1)
      centro2 = compensa_rotacao.transforma_coordenadas(centro2)

    x_ponto = (centro2.x**2 + c1.raio**2 - c2.raio**2)/(2*centro2.x)
    y_ponto = math.sqrt(c1.raio**2 - x_ponto**2)
    return (tipo, (Ponto(x_ponto, y_ponto, centro2.sc), Ponto(x_ponto, -y_ponto, centro2.sc)))

E aqui o nosso sistema de coordenadas recebe um ponto e “adota” ele! Usando o transforma_coordenada! Como os sistemas de coordenadas precisam ser companesados um em cima do outro, vou sempre partir de centro1.sc para fazer as transformações de coordenadas. No caso de compensar o translado no eixo x, basta chamar a função translado_x do próprio sistema de coordenadas. De modo similar ao translado no eixo y:

def intersecao(c1, c2):
  tipo = tipo_encontro(c1, c2)
  if tipo in (TiposIntersecao.NAO_SECANTE, TiposIntersecao.IGUAIS):
    return (tipo,)
  if tipo in (TiposIntersecao.TANGENTE_EXTERNA, TiposIntersecao.TANGENTE_INTERNA):
    if (c1.raio < c2.raio):
      c1, c2 = c2, c1
    centro1 = c1.centro.canon()
    centro2 = c2.centro.canon()
    diff = placeholder(x = centro2.x - centro1.x, y = centro2.y - centro1.y)
    diff_mag = math.sqrt(diff.x**2 + diff.y**2)
    return (tipo, (Ponto((diff.x*c1.raio)/diff_mag + centro1.x, (diff.y*c1.raio)/diff_mag + centro1.y),))
  if tipo == TiposIntersecao.SECANTE:
    centro1 = c1.centro.canon()
    centro2 = c2.centro.canon()

    if centro1.x != 0:
      compensa_x = centro1.sc.translado_x(centro1.x)
      centro1 = compensa_x.transforma_coordenadas(centro1)
      centro2 = compensa_x.transforma_coordenadas(centro2)
    if centro1.y != 0:
      compensa_y = centro1.sc.translado_y(centro1.y)
      centro1 = compensa_y.transforma_coordenadas(centro1)
      centro2 = compensa_y.transforma_coordenadas(centro2)
    if centro1.y != centro2.y:
      # compensa rotação
      angulo = # magia para achar o angulo
      compensa_rotacao = centro1.sc...# magia para compensar o angulo
      centro1 = compensa_rotacao.transforma_coordenadas(centro1)
      centro2 = compensa_rotacao.transforma_coordenadas(centro2)

    x_ponto = (centro2.x**2 + c1.raio**2 - c2.raio**2)/(2*centro2.x)
    y_ponto = math.sqrt(c1.raio**2 - x_ponto**2)
    return (tipo, (Ponto(x_ponto, y_ponto, centro2.sc), Ponto(x_ponto, -y_ponto, centro2.sc)))

Ok, agora eu preciso rotacionar. E, temos também uma transformação para isso! E digo mais! Se achar o valor em radianos, só rotacionar em radianos! Façamos isso:

def intersecao(c1, c2):
  tipo = tipo_encontro(c1, c2)
  if tipo in (TiposIntersecao.NAO_SECANTE, TiposIntersecao.IGUAIS):
    return (tipo,)
  if tipo in (TiposIntersecao.TANGENTE_EXTERNA, TiposIntersecao.TANGENTE_INTERNA):
    if (c1.raio < c2.raio):
      c1, c2 = c2, c1
    centro1 = c1.centro.canon()
    centro2 = c2.centro.canon()
    diff = placeholder(x = centro2.x - centro1.x, y = centro2.y - centro1.y)
    diff_mag = math.sqrt(diff.x**2 + diff.y**2)
    return (tipo, (Ponto((diff.x*c1.raio)/diff_mag + centro1.x, (diff.y*c1.raio)/diff_mag + centro1.y),))
  if tipo == TiposIntersecao.SECANTE:
    centro1 = c1.centro.canon()
    centro2 = c2.centro.canon()

    if centro1.x != 0:
      compensa_x = centro1.sc.translado_x(centro1.x)
      centro1 = compensa_x.transforma_coordenadas(centro1)
      centro2 = compensa_x.transforma_coordenadas(centro2)
    if centro1.y != 0:
      compensa_y = centro1.sc.translado_y(centro1.y)
      centro1 = compensa_y.transforma_coordenadas(centro1)
      centro2 = compensa_y.transforma_coordenadas(centro2)
    if centro1.y != centro2.y:
      # compensa rotação
      angulo = # magia para achar o ângulo
      compensa_rotacao = centro1.sc.rotate_radians(-angulo)
      centro1 = compensa_rotacao.transforma_coordenadas(centro1)
      centro2 = compensa_rotacao.transforma_coordenadas(centro2)

    x_ponto = (centro2.x**2 + c1.raio**2 - c2.raio**2)/(2*centro2.x)
    y_ponto = math.sqrt(c1.raio**2 - x_ponto**2)
    return (tipo, (Ponto(x_ponto, y_ponto, centro2.sc), Ponto(x_ponto, -y_ponto, centro2.sc)))
